别墅型分体式平板太阳能系统设计方案

-------------------------------------------------------------------------- 发布时间 2014/9/19 11:36:45 浏览(
【导读】上世纪鱿年代中期,“家庭热水中心”的概念山西方引进中国,逐步演变为和家庭中心热水系统.。它是一种全新的家庭生活热水系统,具有多点供水、超大咨瓜、水温恒定和安全可称的特点。

中国建材家居网】上世纪鱿年代中期,“家庭热水中心”的概念山西方引进中国,逐步演变为和家庭中心热水系统.。它是一种全新的家庭生活热水系统,具有多点供水、超大咨瓜、水温恒定和安全可称的特点。特别是其多点供水的功能能够通过连接多个出水口,将热水送至不同的房间出水口.满足多处同时供热水的需要,它可以让洗衣、洗菜、洗碗和洗澡用水同时并行.十分适用水量大、节能意识强、家庭空问大的中高端消费群体。

分体式太阳能中心热水系统的概念及普及现状

目前.在欧洲、北美等消费水平高的国家.家庭中心热水系统普及率已达90%,普及容量200L-300L为主,大容50C1000L。按照使用能源的不同.中心热水系统可以分为分体式太阳能中心热水系统、锅炉式中心热水系统、燃气式中心热水系统、热泵式中心热水系统等。

分体式太阳能中心热水系统主要由太阳能集热系统、中心热水器储热水箱、多路管道配套系统智能控制系统等几部分优化组合而成.辅助能源基本上以电为主,因此水箱本身往往就是一个大型的中心电热水器。与锅炉式、燃气式、热泵式中心热水系统相比较,分体式太阳能中心热水系统在安全性能、运行状况、经济用度、社会效益等方面具有突出的综合上风.是缓解能源危机的一种更有效的热水供给技术。

整体运行原理

系统采用定翻进水与温差控制循环相结合的运行方式。充分利用太阳能.冬季和阴雨天气等阳光不足时,使用辅助热源加热。

整个系统的补水循环等运行.实行全自动控制。

系统中育集热器温测器和水温感应器,集热组吸收太阳能辐射后,集热管温度上升,当集热器温度和水箱调度水温差设定值时,检测系统发出指令。

循环泵将中央热水器中的冷水输入集热器中.水被加热后再回到水箱中.使水箱内的水达到设定的温度。

当集热器温度和水箱温度温差越接近平衡时,循环泵就停止。如此反复.使得水箱中的水温不断升高。如果遇到连天阴雨情况的话,电热水器水箱会自动启动加热装置,达到设定的温度时,系统自动停止加热,保证热水持续供应。



别墅型分体式平板太阳能系统设计方案



别墅型分体式平板太阳能系统设计方案

系统简介:该系统可以安装在别墅住宅的朝南屋面上,也可以安装在别墅的庭院草坪上,及各种建筑物朝南的坡面上,热水可以不受限制的发送到任何一个楼层使用,适用范围广。

该系统采用工作方式强制循环(自动控制)工作方式,并且自动控温、承压出水,解决了长期以来太阳热水器人工操作的诸多不便。该系统安全,方便,节能,对环境没有任何的污染。

系统构成:该太阳热水系统主要由太阳集热器,储热水箱,太阳能控制系统,管道四部分组成。

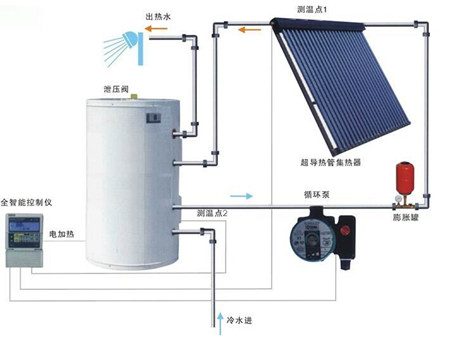

系统工作原理

1.集热器采用第五代太阳能集热器——平板超导高效集热器,将光能转化为热能。

2.集热器感温探头处温度TC高于循环回路水箱出口温度TR某一设定值时,控制器启动循环泵。

3.循环泵使工质在循环管路中循环。

4.通过热交换器将太阳能集热器收集的热量传递到储热水箱中。

5.在循环泵运行过程中,当温差小于某一设定值时,循环泵将停止工作。

6.当水箱水温TR达到设定水温最大值时,控制器关闭循环泵。

7.水箱的电辅助加热器可以自动维护水箱上部水温恒定为设定值。

8.防冻保护:太阳能集热水温低于4℃时,自动循环,即利用温差控制循环泵及管路,保证室外集热系统冬季不被冻结。

信息整理:中国建材家居网中国热水器十大品牌专题小编整理提供。
